直流絕緣監測儀AIM-D100電動汽車充電裝置用

直流絕緣監測儀AIM-D100電動汽車充電裝置用可以應用在 10~1000V 的直流系統中，用于在線監測直流不接地系統正負對地絕緣電阻，當絕緣電阻低于設定值時，發出預警或報警信號。
在電動汽車充電裝置中，如充電樁、充電站等，該裝置可測量絕緣電壓、絕緣電阻等。在充電前和充電過程中，及時發現絕緣故障并報警，確保充電過程的安全性，防止人員觸電和設備損壞，保障電動汽車充電的安全進行

產品型號：AIM-D100-CA
廠商性質：生產廠家
更新時間：2025-07-21
訪問量：328

立即咨詢

聯系電話：18706168052

詳細介紹

直流絕緣監測儀AIM-D100電動汽車充電裝置用

隨著工業的發展，很多用電設備和工廠設備采用直流系統供電，直流系統的正和負不接地。對于不接地（IT）配電系統，應該進行絕緣電阻的監控以保證供電系統的安全運行。AIM-D100-TH 系列直流絕緣監測儀可以應用在 10~1000V 的直流系統中，用于在線監測直流不接地系統正負對地絕緣電阻，當絕緣電阻低于設定值時，發出預警或報警信號

1.工作原理

基于不平衡橋原理，通過檢測光伏直流系統正負母線對地的漏電流以及母線對地的電壓，測量直流系統對地的絕緣電阻，避免了平衡橋在正負同時存在接地故障時無法檢測絕緣電阻的問題

2.應用場景

■DC 100~1000V范圍的電動汽車充電裝置的絕緣監測

■儲能直流、變電站的直流屏

■UPS供電系統

■光伏直流系統

■其它直流電網等直流系統

3.直流絕緣監測儀AIM-D100電動汽車充電裝置用技術參數

測量范圍：適用于 10V~1000V 的直流系統234。

測量精度：絕緣電阻測量精度較高，可滿足光伏直流系統的監測需求。

工作溫度：一般在 - 20℃~+70℃的環境溫度下正常工作

直流絕緣監測儀AIM-D100電動汽車充電裝置用

4.功能特點

■電阻監測功能。產品可以監測直流系統正負對地的絕緣電阻，當絕緣電阻低于設定的預警和報警值時，能發出預警和報警信號。

■ 電壓監測功能。產品可以監測直流系統正負之間的電壓，正負對地電壓。

■ 過欠壓報警功能。產品可以監測直流系統電壓波動情況，當出現過壓或欠壓時，能及時發出報警信號。

■ 預警報警功能。產品具有 2 組獨可調的設定值，可以設定預警值和報警值。

■ LED 指示功能。產品面板具有運行、通訊和故障、過壓、欠壓 LED 指示燈，可以顯示產品狀態。

■ LCD 顯示功能。產品采用 128*32 點陣液晶顯示，可以顯示參數信息。

■ 繼電器輸出功能。產品具有 3 路繼電器輸出，可以選擇常開或者常閉模式。

■ 事件記錄功能。產品能夠記錄報警發生的時間和故障類型，方便工作人員排查故障。

■ 通訊組網功能。產品具有 1 路 RS485 接口，采用 Modbus-RTU 協議，可以進行數據交互。

■ 導軌安裝。產品采用標準 35mm 導軌安裝。

■ 插拔端子。產品采用插拔端子接線，方便接線和安裝

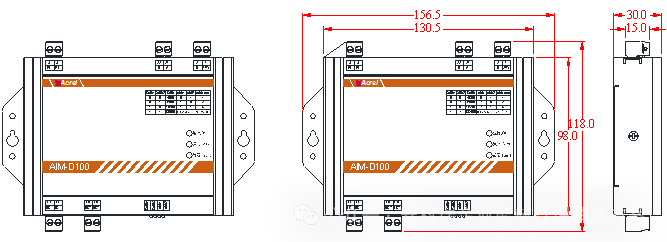

5.AIM-D100-T 系列直流絕緣監測儀采用塑料外殼，其外形尺寸如下圖所示

1、AIM-D100-CA型直流絕緣監測儀采用金屬外殼（單位：mm）

2、AIM-D100-CAI型直流絕緣監測儀采用金屬外殼（單位：mm）

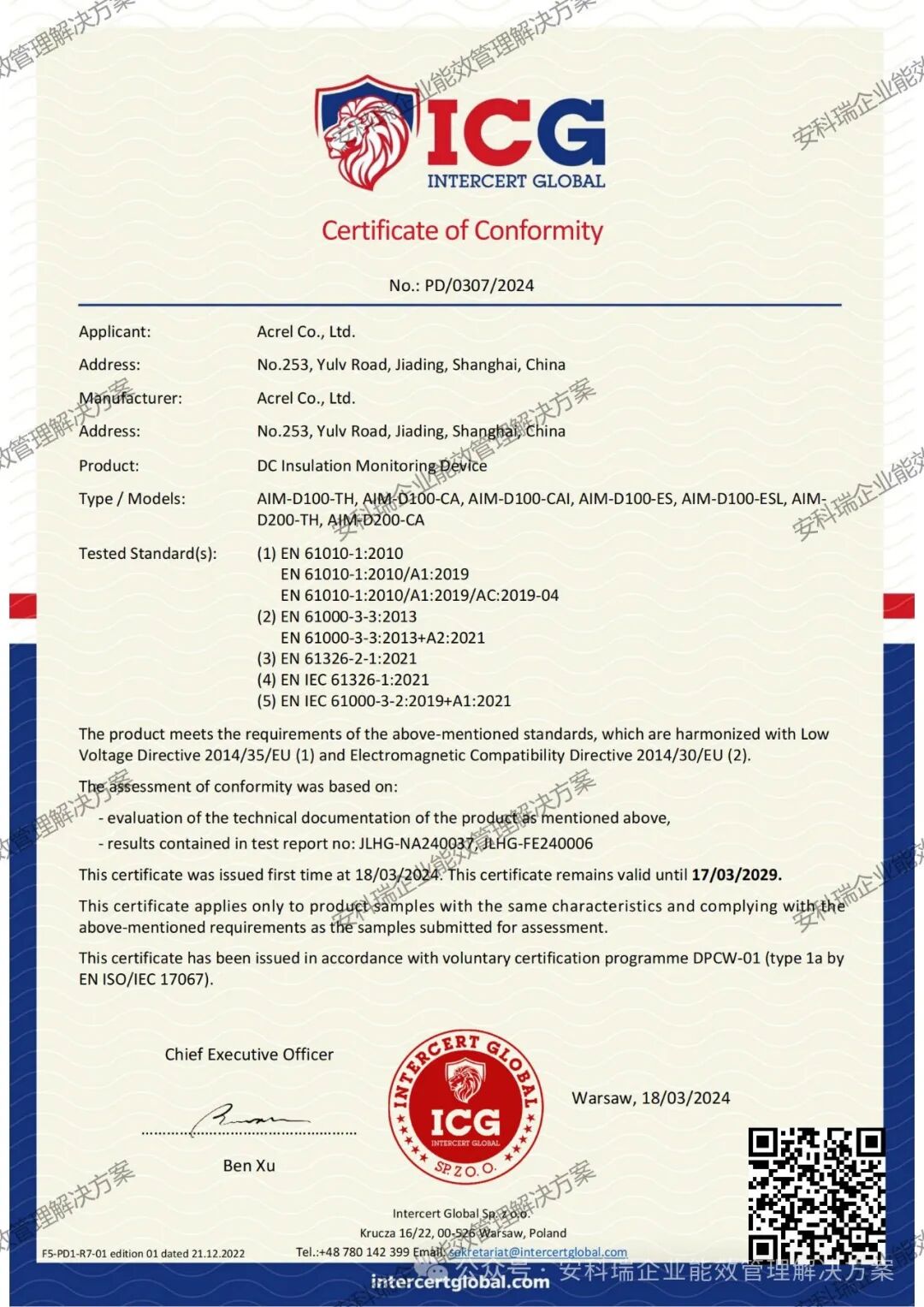

6.資質證書

電能質量監測裝置分布式光伏監測系統光伏雙向計量防逆流電表
