前言
隨著 “雙碳” 目標深入推進，商業樓宇、工業制造、智慧園區等場景對電力能耗監測的需求日益嚴苛。傳統單回路計量設備面臨三大痛點：體積臃腫擠占空間）、安裝調試耗時耗力、監測能力單一滯后（僅支持 1-2 回路獨立監測），已難以滿足現代配電系統 “緊湊化、智能化、集成化” 的管理需求。在此背景下，安科瑞全新多回路計量模塊應運而生，重新定義用電監測新范式。
多回路計量表的加裝對于現代電力系統來說至關重要，它能夠提供更加精細的電力管理。以下是加裝多回路計量表的一些主要原因。
節約成本
使用多回路智能電表相較于使用多個單回路電表，設備采購成本、安裝成本和維護成本更低。一個設備即可實現多回路監控，大大減少了電表的安裝數量和線路的布設，簡化了整體用電監控系統的布局
數據集中管理便捷
多回路設計將多區域、多設備的用電數據匯集到一個設備中，集中管理更為方便。無論是讀取數據、分析能耗，還是設置用電參數，都可以在一個系統中統一完成，提高了數據管理的便捷性和效率
靈活配置與擴展性
多回路計量表可以根據實際需求靈活配置回路數量和功能，適應不同場所、不同規模的用電系統可以根據具體應用場景和管理需求進行靈活選擇和組合，滿足不同用戶的多樣化需求
體積小巧節約空間
普通三相多功能電表在監測多個回路時，每個三相回路需安裝一臺電表，導致設備數量多，占用較大安裝空間，布線也復雜。
在一些對安裝空間要求高的場景，如配電箱中，能夠在有限的空間內安裝，有效解決了安裝空間受限的問題
安科瑞新品ADW600多回路計量模塊
ADW600多回路電力計量模塊主要用于計量低壓網絡的三相有功電能，具有體積小、安裝簡便、功能豐富等優點。產品采用模塊化設計（主從模塊），包括電壓模塊、電流模塊、開關量模塊、測溫漏電模塊等，模塊間采用網線連接，可支持多回路拼接使用。適用于低壓側多回路計量場景，尤其是電力改造需求。

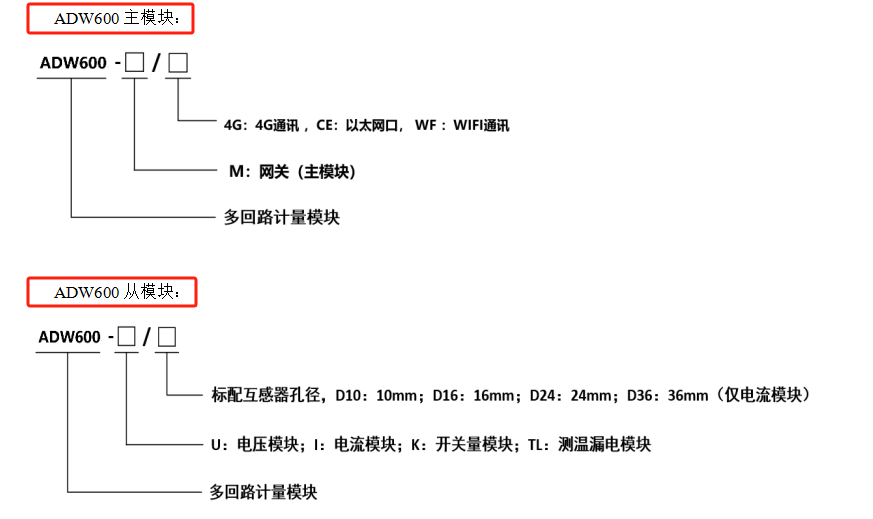

產品規格及功能特點

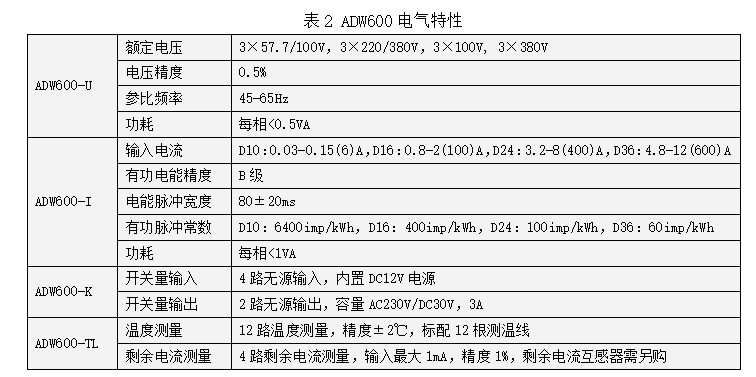

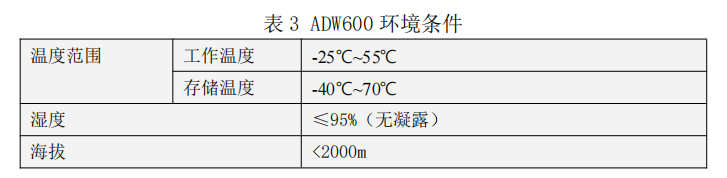

技術參數

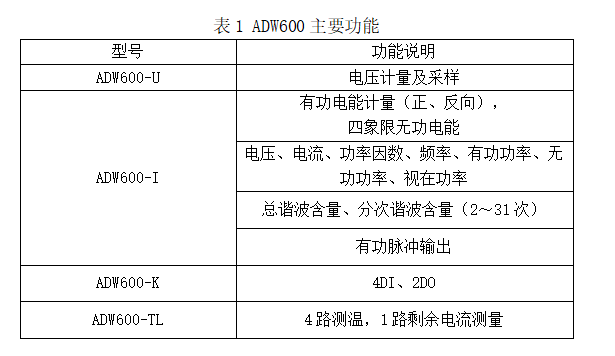

主要功能

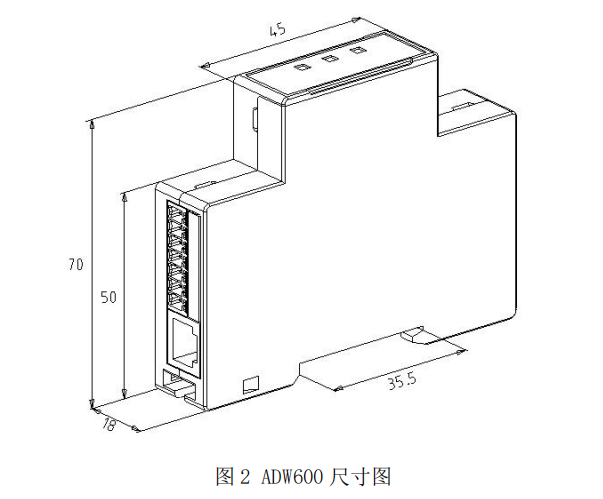

尺寸及接線

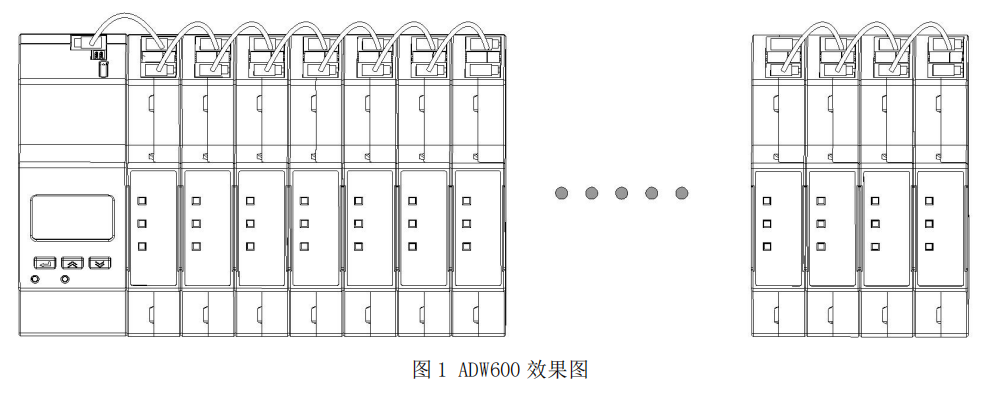

1.圖1中的ADW600效果圖最左側的ADW600-M網關（-4G/-CE/-WF），需要另外下單。
2.不同模塊之間網線連接時需要注意BUS-IN為進線接口、BUS-OUT為出線接口，以ADW600-M或電源模塊為起點依次往后連接，不能接反。

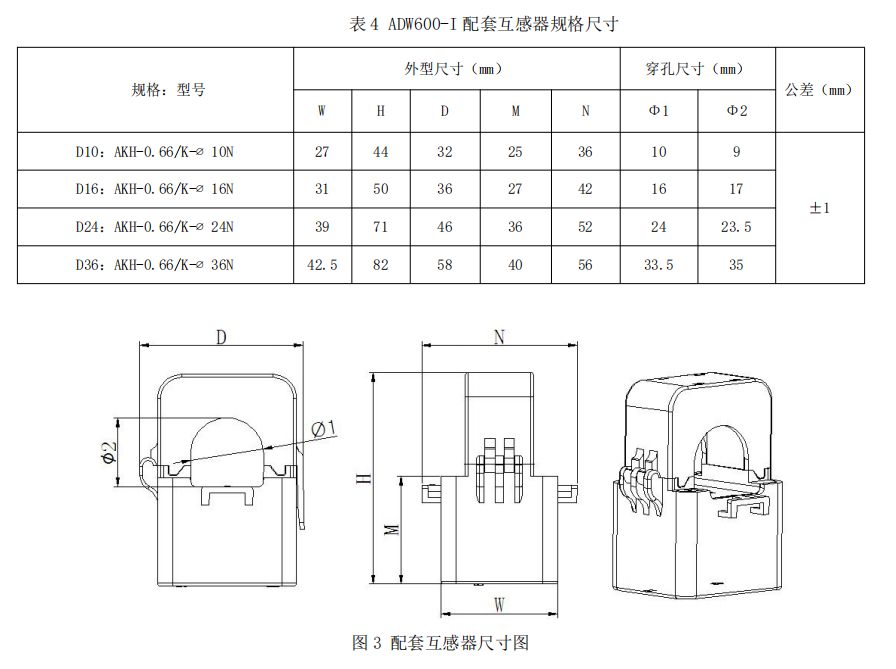

配套互感器外型尺寸
接線說明
ADW600多回路計量模塊之間采用網線連接，BUS-IN為進線接口、BUS-OUT為出線接口，以ADW600-M或電源模塊為起點依次往后連接，不能接反。

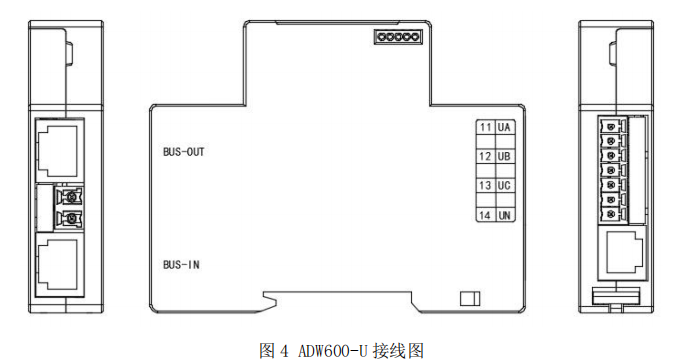

ADW600-U需要接入負載電壓信號，參照下方接線圖，11-14端子分別接入UA、UB、UC、UN電壓信號，若采用三相三線接法時，11-13接入UA、UB、UC電壓信號，然后將UB短接進UN端子即可。

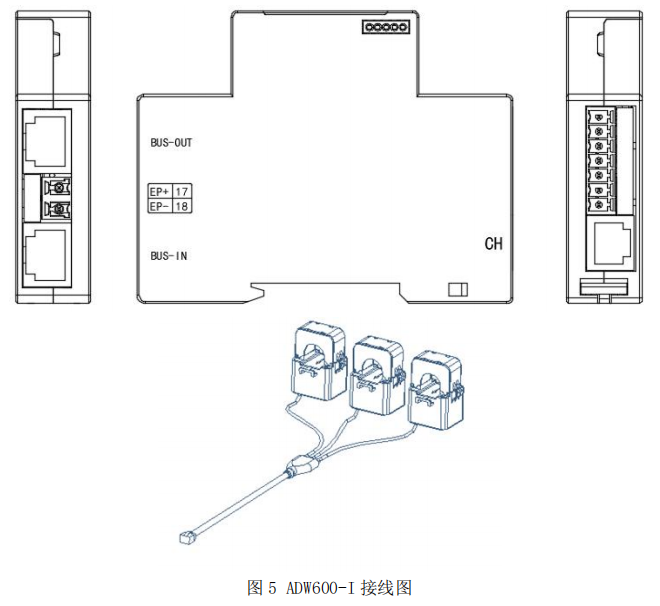

ADW600-I需要接入負載電流信號，參照下方接線圖，標配互感器為RJ12接口插入電表端子即可，分別將三個互感器根據指示方向卡在負載線纜上即可。

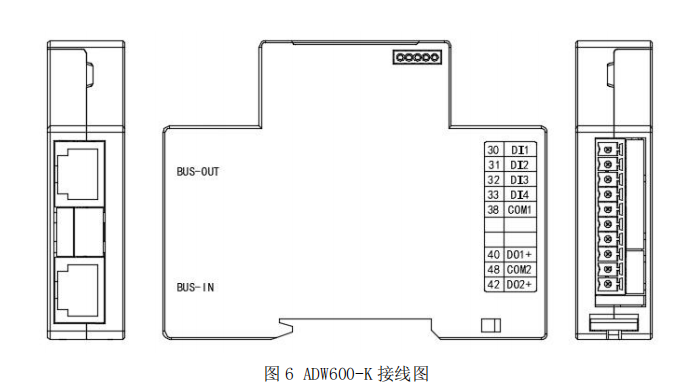

ADW600-K根據需要接入開關量輸入或輸出信號線，注意COM口為公共端，參照下方接線圖：

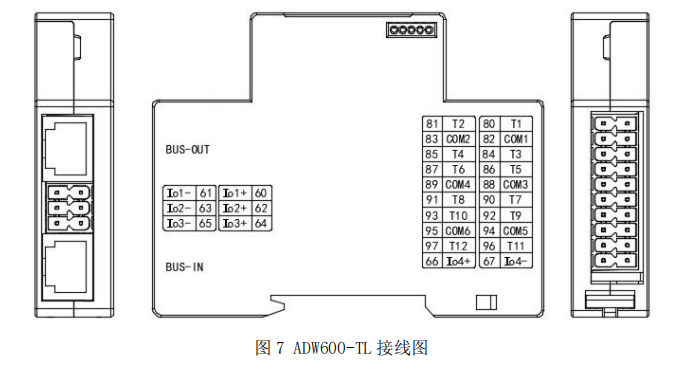

ADW600-TL 根據需要接入測溫信號線或剩余電流互感器信號線，注意 COM 口為相鄰測量回路的公共端，具體接線圖如下：
